  • 由壬式高壓電磁流量計

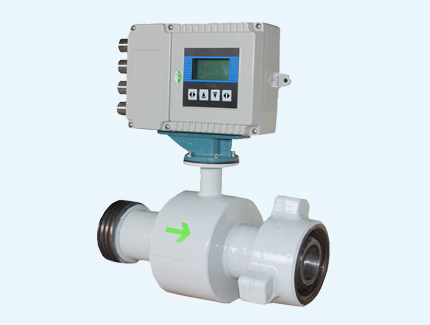

由壬式高壓電磁流量計

★ 測量管內無可動部件，便於維護管理；無阻流部件，因此無壓力損失。
★ 被測液體最低電導率≥5μs/cm，配合各種襯裏材料，可適用於測量各種酸、堿、鹽溶液及 泥漿、礦漿、紙漿等介質的流量。
★ 流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關係，測量精度高。
★ 合理選用襯裏及電極材料，可實現良好的耐腐蝕性和耐磨性。
★ 低頻矩形波激磁，不受工頻及現場各種雜散幹擾的影響，工作穩定可靠。
★ 不受流體方向影響，正反向均可準確計量。
★ 量程比1：120(0.1m/s～12m/s)，滿量程流速範圍寬。
★ 漢字液晶背光顯示，可在線修改參數，操作簡單方便。
★ 具有空管測量、報警功能，並能適應不同的流體介質。
★ 掉電時間記錄功能，自動記錄儀表係統電源間斷時間，補算漏計流量。
★ 小時總量記錄功能，以小時為單位記錄流量總量，適用於分時計量製。
全國熱線

15890954071

產品簡介 / Introduction
高壓型電磁流量計


QTLD係列高壓電磁流量傳感器采用特殊襯裏技術，抗高壓、耐負壓，專門用於地質、石油勘探、油田係統測量高壓條件下的泥漿、水泥漿、高壓注水等導電液體或液固兩相介質流量的測量。


工作原理 / Working principle

根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
E=KBVD

式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的係數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）

傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一係列的數字處理後，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，並設有RS－485等通訊接口，並支持HART和MODBUS協議。

高壓型電磁流量計
高壓型電磁流量計
高壓型電磁流量計
產品優點 / Product advantages
高壓型電磁流量計

1、電磁流量計傳感器結構簡單，測量管內沒有可動部件，無任何阻礙流體流動的節流部件；

2、可測量贓汙介質、腐蝕性介質及懸濁性液固兩相流的流量；

3、測量過程中，它不受被測介質的溫度、粘度、密度以電導率(在一定範圍)的影響；

4、電磁流量計的輸出隻與被測介質的平均流速成正比，而與對稱分布下的流動狀態(層流或湍流)無關；

5、電磁流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量；

6、工業用電磁流量計的口徑選擇範圍寬。

技術參數 / Technical parameters
性能 技術參數
公稱通徑 DN25mm——DN250mm
精度 示值的±0.5%,可選示值的±0.3%或±0.2%
襯裏材料 聚安酯,F46
電極材料 SUS316,哈氏合金B/C,鈦,鉭,鉑銥合金,不鏽鋼塗覆碳化鎢
電極形式 標準型
連接方式 法蘭連接,由壬式連接
介質溫度 一體型 -20℃～+60℃
分體式


-10℃～+160℃
公稱壓力 6.3Mpa-42Mpa（特殊壓力可定製）
環境溫度 -25℃～+60℃
環境濕度 5～100%RH（相對濕度）
介質導電率 ≥20μs/cm
測量範圍 1500：1  流速設定<15m/s
結構形式 一體型、分體型、沉浸型、防爆型
防護等極 IP65、IP68可選
防爆標誌 ExmdIIT 4
產品標準 JB/T9248-2015電磁流量計
產品如何選型 / How to select productss
01

測量介質、溫度，是否有腐蝕性

02

流量範圍和用戶管道的內徑

03

壓力等級

04

是否現場顯示

05

工作電源

06

信號輸出、通訊

07

是否要防爆

08

安裝方式

09

精度等級

應用領域 / Application field

電磁流量計應用於：石油、化工、鋼鐵、食品、電力、造紙、冶金、給排水、石化、醫療等行業。

一台滿足各類行業流量測量

石油

石油

化工

化工

鋼鐵

鋼鐵

食品

食品

電力

電力

造紙

造紙

安裝注意事項 / Installation precautions

1、無振動、無強電磁場的地方（如大電機、變頻器附近）；
2、盡量垂直安裝，水平安裝需要安裝在低處，不能安裝管道頂點，保證滿管，防止氣泡；
3、直管段要求，最好保證前10倍後5倍管徑；
4、焊接式的安裝時候要注意不要連接儀器焊接，防止傷害流量計；
5、外殼盡量接地，屏蔽線單端接地，接到點不能與強電共地；
6、如果為了維修簡便，安裝位置需要選好，滿足維修要求。同時，可以安裝旁管，故障時候流體走旁管；
7、避免陽光直射、高溫的地方，做好防水、防潮處理；
8、其他應該考慮的要求，信號走線不要跟強電線路一起。
