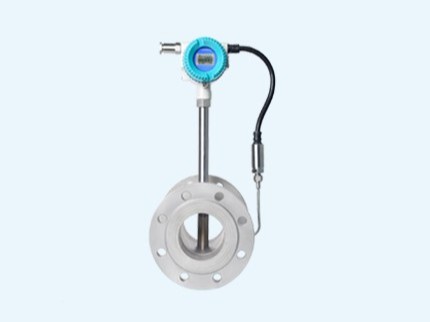

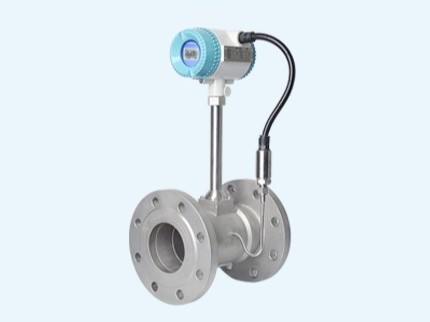

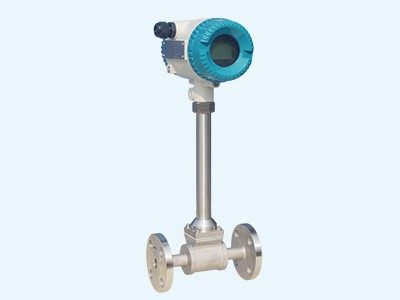

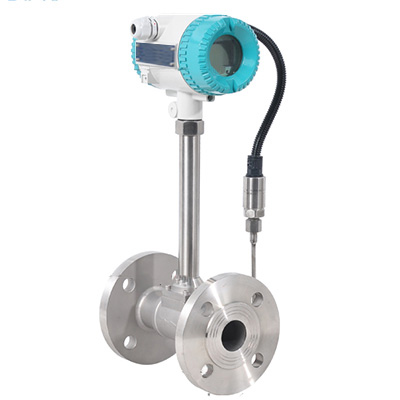

法蘭連接式渦街流量計

1、結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠；

2、安裝簡單，維護十分方便；

3、檢測傳感器不直接接觸被測介質，性能穩定，壽命長；

4、輸出是與流量成正比的脈衝信號，無零點飄移，精度高；

5、測量範圍寬，量程比可達1：10；

6、壓力損失較小，運行費用低，更具節能意義；

7、在一定的雷諾數範圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表係數僅與旋渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件後一般無需重新標定儀表係數；

8、應用範圍廣，蒸汽（飽和蒸蒸汽），氣體（空氣、氧氣、氮氣、煤氣、天燃氣、氣體、氫氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣、燃氣、沼氣、二氧化碳、氮氣、乙炔、光氣、氧氣、壓縮空氣、氬氣、甲苯、苯、二甲苯、硫化氫、二氧化硫、氨氣）、蒸汽、液體和水等）、液體（水、高溫水、油、食品液、化學液等）、液體，氣體的流量均可測量。

1、測量介質：渦街流量計是一種速度式流量計，它的原理，決定了它的測量介質類型，可以是液體，也可以是氣體或蒸汽。目前，絕大多數工業場合，比如氮氣，壓縮空氣，蒸汽，導熱油等，多是采用的法蘭連接式渦街流量計來測量；
2、 管道口徑：法蘭連接式渦街流量計按照安裝方式的不同，可以分管道式和插入式安裝。對於管道式來說，管道口徑和大多數其他流量計一樣，小的是DN15，大的話，則是可以到達DN300。如果需要更大的口徑的話，可以選擇插入式安裝，常規口徑範圍大可以到達DN2000，DN2000以上口徑則按照協議供貨；
3、 測量精度：法蘭連接式渦街流量計的精度也有好幾個等級，而且是按照測量介質來分的。管道式的渦街流量計，如果是測液體的話，測量精度可以達到1.0級，測氣體的話，精度可以達到1.5級。如果是插入式的渦街流量計，精度可以達到1.5級和2.5級；
4、 介質溫度：通常來說，分為三個範圍，分為常溫，中溫和高溫。溫度範圍分別是-40～100℃(常溫)、100～250℃(中溫)、100～320℃(高溫)。如果現場介質溫度更高的話，比如說一些過熱蒸汽，可以用孔板流量計來測量；
5、 公稱壓力：主要是按照安裝方式來分，市場上主要需求如下幾類，例如法蘭卡裝型(2.5MPa)、法蘭連接型(1.0/1.6/2.5MPa)，插入式安裝型(1.6MPa/2.5MPa/4.0MPa)；
6、 供電電源：按照目前市場上需求，主要有+12VDC(三線製脈衝輸出)、+24VDC(三線製脈衝輸出型及二線製電流輸出型)3.6V鋰電池、雙供電；
7、 輸出信號：按照目前市場上需求，主要有電壓頻率脈衝輸出、兩線製4-20mA輸出和HART輸出。另外，有些場合可能需要數字量輸出，我們也能提供modbus的RS485通訊。

1、專用法蘭與直管段焊接時不能帶著傳感器焊接；
2、安裝時應使傳感器的流向標誌與管道內流體流向一致；
3、傳感器安裝前，法蘭凹槽內必須放好密封圈。壓力和溫度測量點的位置，取壓點在傳感器下遊3～5DN處，測溫點在下遊5～8DN處；
4、測量高溫介質時，切勿用隔熱材料把傳感器連接杆周圍包起來；
5、連接傳感器的屏蔽電纜走向，應盡可能遠離強電磁場的幹擾場合。絕對不允許與高壓電纜一起敷設，屏蔽電纜要盡量縮短，並且不得盤卷，以減少分布電感，最大長度不應超過200米；
6、安裝傳感器前，管道必須進行清洗。衝掉管內的雜質，避免通流後堵塞傳感器。測量液體的管道必須充滿被測液體，防止氣泡的幹擾。
