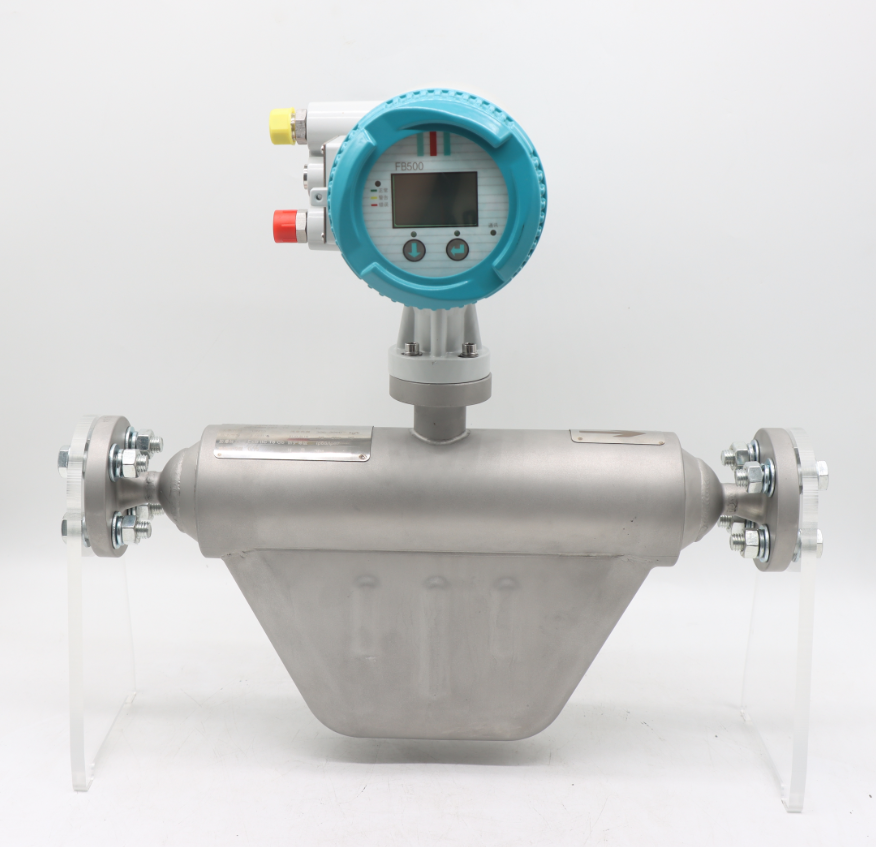

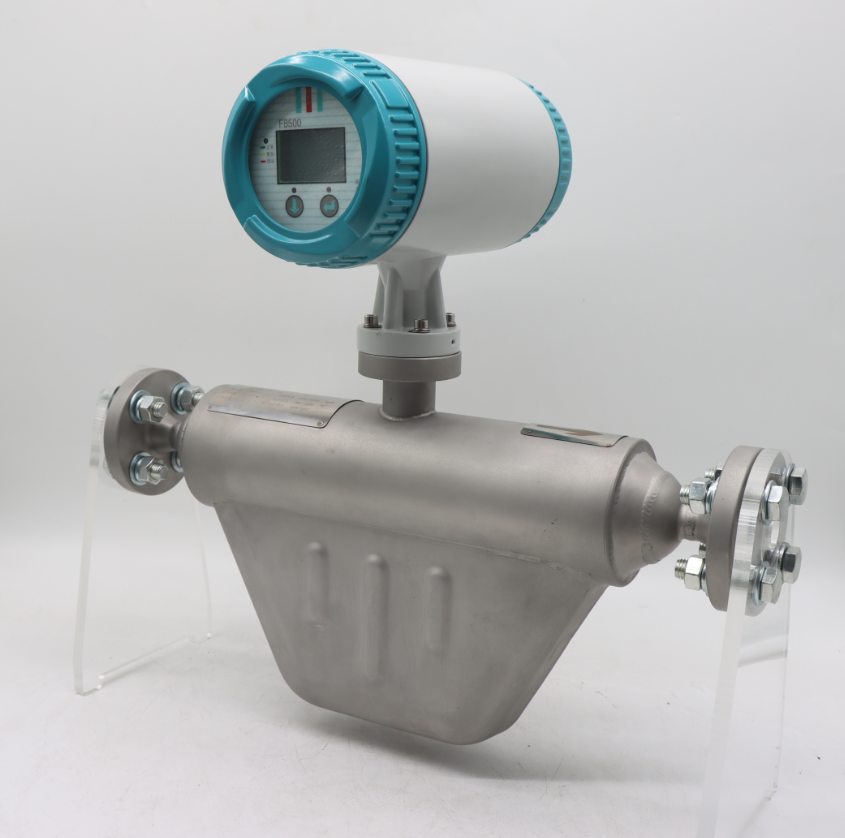

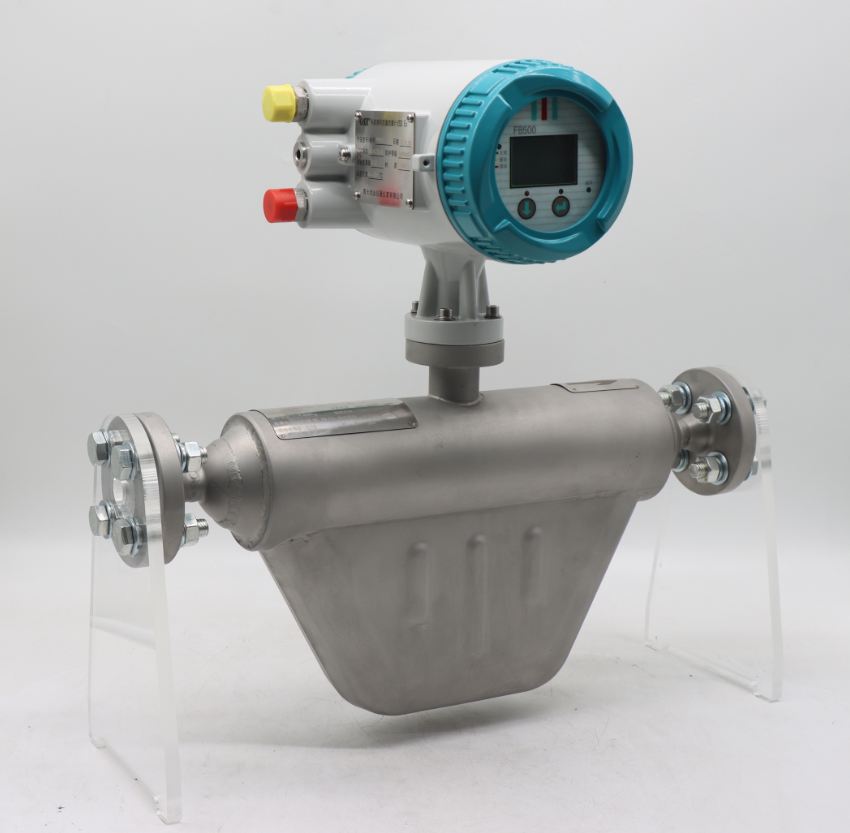

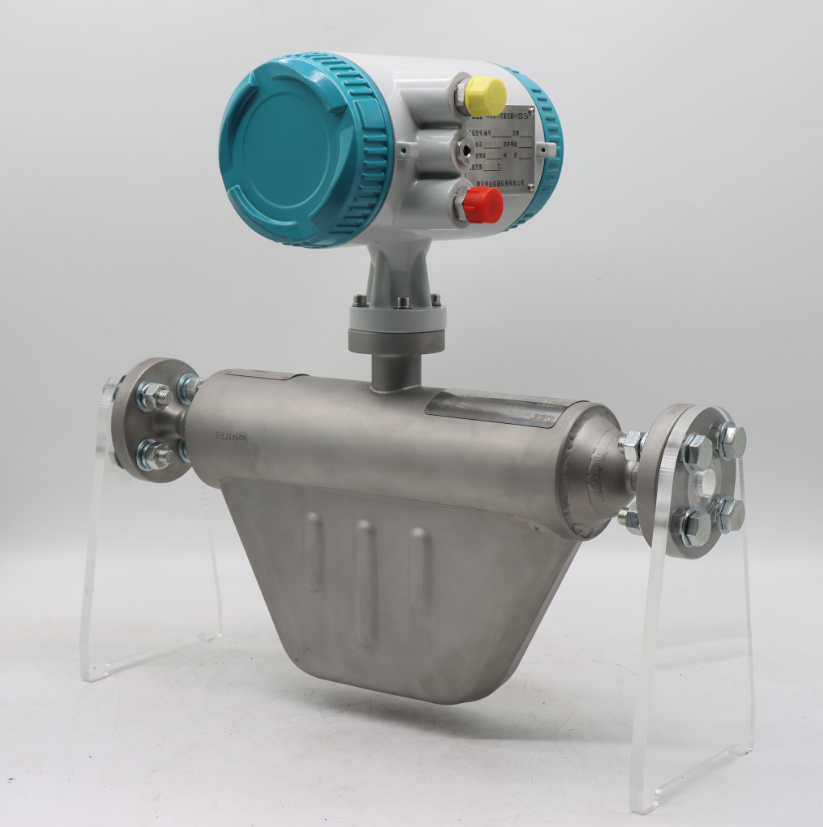

QTCMF科裏奧利質量流量計

工作原理 / Working principle

    科裏奧利質量流量計（Coriolis Mass Flowmeter）簡稱科氏力流量計，是利用流體在振動管中流動式，將產生與質量流量成正比的科裏奧利力的原理測量的。

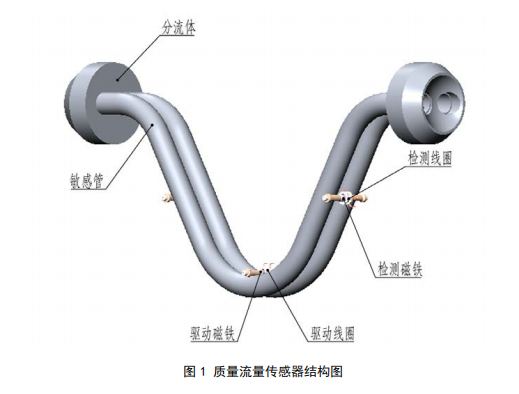

    科氏力流量計由傳感器和變送器兩大部分組成。其中傳感器用於流量信號的檢測，主要由分流體、敏感管、驅動/檢測線圈、驅動/檢測磁鐵、構成，如變送器用於傳感器的驅動和流量檢測信號的轉換、運算及流量顯示、信號輸出，變送器主要由電源、驅動、檢測、顯示等部分電路組成。

    敏感管在力的作用下發生擺動， 從而產生正弦波。流量為零時，兩根管道同相地 發生振動。有流量時，科裏奧利力促使管道發生彎曲，從而引發相偏移。測量正弦波之間的時差， 此時差與質量流量成正比。體積流量通過質量流量和密度測量結果進行計算。

產品優點 / Product advantages
        可測量多種流體，包括液體、氣體等，適用範圍廣。
        測量精度高，受溫度、壓力等參數的影響較小。
        可輸出多種參數，包括質量流量、體積流量、密度、溫度等參數。
        測量響應速度快，對流體流動的變化具有較強的響應能力。
        適用多種介質，根據不同介質可選擇測量管的材質。
        高穩定性，無需經常拆下標定，無可動部件，無需經常維修。
        安裝方式多樣化，可選擇分體或一體式安裝方式。
        安裝要求不高，對上下遊直管段沒有什麽要求。

技術參數 / Technical parameters

流量準確性	±0.2％可選±0.1％
口徑	DN3〜DN200mm
重複性	±0.1~0.2%
密度	0.3〜3.000g/cm3
密度準確性	±0.002g/cm3
溫度範圍	-200〜300℃（標準型號-50〜200℃）
溫度準確性	+/-1℃
模擬信號	4〜20mA;流速/密度/溫度的可選信號
頻率/脈衝的輸出	0〜10000Hz;流信號（開放器）
通訊方式	RS485，Modbus協議
發射器的電源	18〜36VDCPower≤7W或85〜265VDC Power 10W
防護等級	IP67
材質	測量管SS316L外殼：SS304
壓力等級	4.0MPA（標準壓力）
防爆	EXD（IA）IIC T6GB
環境規格
環境溫度	-20~-60℃
環境濕度	≤90％RH

產品如何選型 / How to select productss
    科裏奧利質量流量計選型時應以壓力損失決定流量使用上限，以測量誤差決定流量使用下限。
    用戶設計選型時，應參照本手冊選擇最佳的產品， 選型時必須準確提供誤差要求、流量範圍、壓力損失、密度、粘度、溫度等工藝參數以確保順利選型和使用。



安裝注意事項 / Installation precautions

       遠離振動源
       避免安裝在泵、壓縮機等振動設備附近，需保持與振動源至少5米距離。若無法避免，需使用柔性管道連接或加裝減震支撐裝置（如減震墊、彈簧支架），防止振動傳遞至測量管導致信號失真。
       規避電磁幹擾
遠離變壓器、大功率電機等強電磁場設備（距離≥5米），防止信號噪聲影響測量精度。若必須在電磁幹擾環境下安裝，需選擇分體式流量計，將電子部件安裝在電磁屏蔽良好的區域。
      優先垂直安裝
      液體介質：推薦垂直安裝且流體自下而上流動，確保測量管完全充滿液體，減少氣泡或固體殘留風險。
      氣體介質：垂直安裝時流體應自上而下流動，避免液體在測量管內積聚。
      水平安裝：若必須水平安裝，需確保變送器外殼位於管道上方或下方，避免與管道處於同一水平麵，防止氣泡或固體沉積影響測量。
       避免彎頭與閥門幹擾
      優先選擇管道直線段安裝，前後直管段長度需≥10倍管道直徑（D）。若安裝空間受限，至少保證進口端≥10D、出口端≥5D的直管段，以減少流場擾動對測量的影響。
